防靜電實時監控係統
Anti static real-time monitoring system
工業(ye) 作為(wei) 全球經濟競爭(zheng) 的製高點，一直以來都備受各國廣泛重視，隨著“中國製造2025”和”工業(ye) 4.0″提出，中國製造正在向“中國智造”邁進，雲(yun) 計算、大數據、物聯網、人工智能的興(xing) 起，正推動著製造業(ye) 數字化和智能化轉型，新一輪科技革命和產(chan) 業(ye) 變革醞釀新突破，3D打印,新材料，新能源，納米技術，軍(jun) 工科技,智能數碼等領域都在製造和經營過程中向無人化和自動化靠攏，而在自動化，無人化生產(chan) 中如何做到靜電控製及實時監控等問題日益凸顯，工業(ye) 靜電控製解決(jue) 方案的需求與(yu) 日俱增。
APPLICATION STATUS 應用現狀
隨著近年來製造業(ye) 對ESD危害的深入認識，很多企業(ye) 普遍在靜電敏感工位采取了防靜電措施，並引入了腕帶接地電阻測試儀(yi) 和靜電消除器等設備，有的還和門禁組成防靜電門禁係統。這在一定程度上保證靜電防護措施的有效性，但卻不能在作業(ye) 過程當中對防靜電措施的有效性進行及時地、動態地檢查，也不能在措施失效時及時給出提示。另外，製造業(ye) 生產(chan) 線具有工位多、場地大、分布廣的特點，所以通過網絡把“集線控製器”、“接地監控器”、“腕帶”、“數據轉換器”、“計算機”等設備連接起來，組成一個(ge) 完整的靜電監控網絡係統，解決(jue) 長期以來企業(ye) 裏對靜電實時監控，數據采集記錄，主動靜電消除等難的問題成為(wei) 企業(ye) 最為(wei) 重要的命題。
此外，工業(ye) 現場設備眾(zhong) 多，如何實現安全的布線，進行有效連接，把眾(zhong) 多的監控連接起來，從(cong) 而滿足不同工作環境的需要，滿足美觀、可靠、整潔的工業(ye) 現場環境要求。
POUESD智能防靜電控製係統解決方案
應時代趨勢而來，往未來變化而去
POUESD防靜電控製係統是华体育hth自主研發的第二代防靜電控製係統，由在線防靜電檢測係統、主動式靜電檢測消除係統以及AI視頻檢測係統組成。
在線防靜電檢測係統包含方靜電設備（防靜電台、雙回路手環）、靜電安全接地係統，光電檢測係統、在線監測儀(yi) 以及看板係統、聲光報警等設備與(yu) 軟件組成，通過有線或無線網絡，將前後台連接起來，實現真正意義(yi) 上的實時監控、數據儲(chu) 存、以及動態顯示等功能，從(cong) 而解決(jue) 以往靜電防護過程記錄空缺、監管難問題。通過結構化的設計將相關(guan) 的電子檢測設備和設備台完整結合，達到美觀、整潔以及一體(ti) 化的目標。
主動式靜電檢測係統包含非接觸式空間靜電檢測儀(yi) 、高壓等離子棒風機等設備組成，能自動檢測測量區域的靜電強度，並根據預先設定的門限啟動等離子風機設備，起到主動消除靜電的作用。
AI視覺檢測係統由高清攝像頭以及AI智能算法平台組成，能夠記錄工位的相關(guan) 生產(chan) 信息，通過學習(xi) 合格品，從(cong) 而自動檢測不良品，並在後台係統自動記錄生產(chan) 的相關(guan) 信息，從(cong) 而達到過程控製，降低不良品率。
在軟件的控製下，POUESD防靜電控製係統實現真正意義(yi) 上的實時監控、數據儲(chu) 存、以及動態顯示等功能，解決(jue) 長期以來企業(ye) 裏對靜電監控，操作人員現場防靜電管理和數據采集記錄等難的問題，华体育hth可根據客戶需求個(ge) 性定製開發，真正實現增產(chan) 能、提效益、全自動、無人化靜電監控。更為(wei) 精彩的是，我們(men) 的防靜電控製係統專(zhuan) 家將與(yu) 您一起確定您需要的具體(ti) 係統功能，幫助您設計可滿足這些需求的係統，無論現在，亦或是將來，都可根據您的業(ye) 務變換來滿足您的需求。

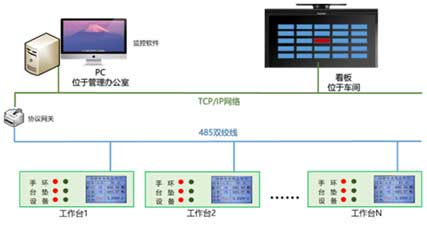

POUESD智能防靜電控製係統解決方案架構圖
係統優(you) 勢
| 實時監控 | 數據管理 | 配置靈活 | 安全穩定 |
| 實時監控靜電控製狀態，故障實時報警顯示、記錄所有事件數據的功能。 | 采用高精度傳感器和轉換器，無紙化記錄，數據實時存儲，圖形化顯示； 自動生成報表。 | 可根據工業現場需要進行配置，確定測量的相應參數並設置門限。並可對接其他生產軟件係統。 | 华体育hth20年防靜電控製經驗和自主研發能力，提供成熟穩定的ESD防控方案。 |
推薦配置
硬件配置
- 防靜電工作台
- 三合一在線防靜電檢測儀（台麵接地檢測、手環接地檢測、安全接地檢測）
- 雙回路靜電手環（含光電傳感器）
- 非接觸式靜電檢測儀
- 等離子高壓風機
- AI視覺檢測儀
- 聲光報警器（可選）
- 電子看板（可選）
- 網絡設備（有線或無線）
- 高性能計算機（可選）
軟件配置
- 靜電監測軟件包含：監測服務、產線布局設置、參數設定、報表管理、用戶管理
軟件安裝要求：
- 操作係統Windows7 以及上係統
- 安裝.Net Framework 4.6.1
- 安裝MySQL 5.6+數據庫

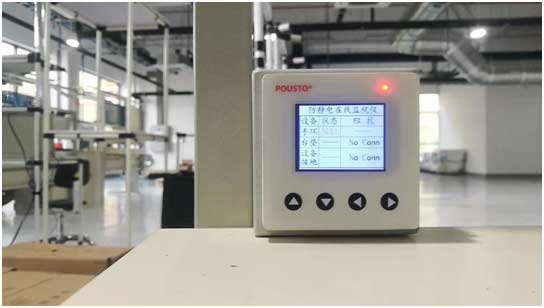

產(chan) 品特點：
- 電力行業標準86盒尺寸，小巧輕便，安裝靈活
- 集成高穩定性數據采集模塊
- 采用32位高性能ARM處理器及電阻式監控原理
- 本機燈光報警，蜂鳴報警功能，並允許外接大功率聲光報警器
- 工業標準RS485通訊方式，方便進行數據采集
環境及設備配置：
| 序號 | 參數 | 參數/規格 | 備注 |
| 1 | 電源 | DC 5V@1A | |
| 2 | 指示燈 | 綠紅黃三色燈 | 綠-正常；紅/黃-異常 |
| 3 | 操作員在位檢測 | 0-70cm | 可調 |
| 4 | 采樣頻率 | 1Hz | |
| 5 | 工作環境 | 溫度：-10至50℃ 濕度：0% 至 95%,非冷凝 |
|
| 6 | 存儲環境 | -20至85℃ | |
| 7 | 大氣壓力 | 70 至 106Kpa | |
| 8 | 數據接口 | RS485 | |
| 9 | 顯示方式 | 真彩工業顯示屏 |
參數配置：
| 序號 | 技術指標 | 參數/規格 | 備注 |
| 1 | 設備地址 | 本機485通訊地址 設置範圍：0-255 |
|
| 2 | 波特率 | 485通訊波特率選項：1200,2400,4800,9600,14400,28800,19200,38400， 缺省值：9600 |
|
| 3 | 數據格式 | MODBUS | |
| 4 | 手腕帶測量範圍 | 1MΩ-100MΩ | 出廠默認≤35MΩ，可調 |
| 5 | 台麵/台墊測量範圍 | 1MΩ-1GΩ | 出廠默認106-109Ω，可調 |
| 6 | 設備接地測量範圍 | 0.1-10Ω | 出廠默認≤1Ω，可調 |
| 7 | 檢測時間 | 光電開關檢測時間 輸入範圍：01-99秒 |
範圍內可調 |
| 8 | 聲音報警 | 接地阻抗異常聲音報警開關， W：防靜電手環 C：台墊/防靜電桌麵 G：接地係統 |
