精密阻尼隔振光學平台

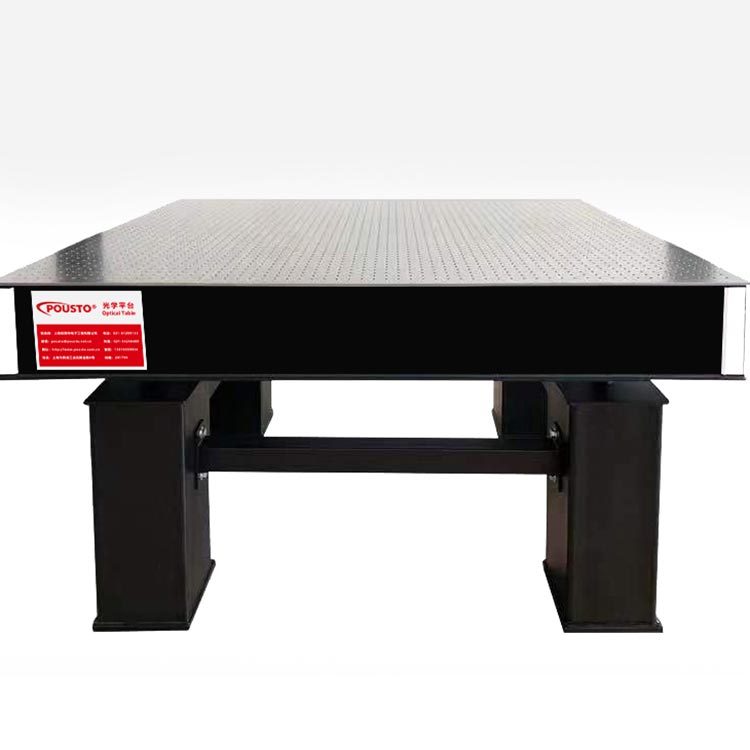

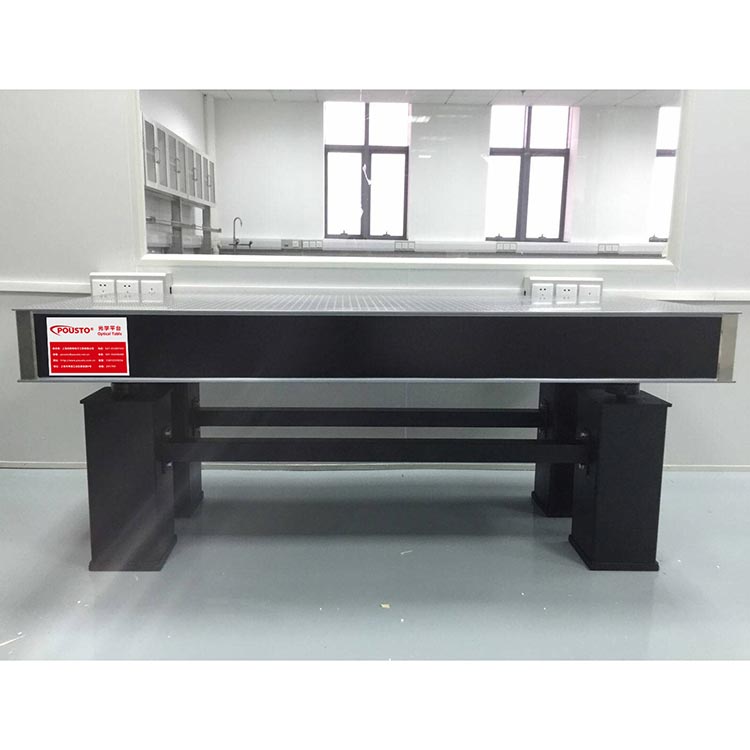

PST-JM精密阻尼隔振光學平台
华体育hth提供阻尼隔振係列光學平台結合先進的隔振技術。台麵經過精密加工和迪紋啞光處理，可以保證0.05 mm/㎡的平麵度和0.8 μm粗糙度要求。機架根據不同台麵規格分為(wei) 四支撐與(yu) 六支撐結構，並由連杆組成剛性結構。機架支撐頂部含有固態橡膠阻尼隔振器，其本身具有一定的阻尼,在共振點附近有較好的抑製共振效果。對中、高頻的振動有較好的隔振效果。
關(guan) 鍵字：光學平台 阻尼隔振平台 精密光學平台 雙頻隔振平台
應用領域：
適合於(yu) 現代光學、物理力學、激光電子、光通訊試驗及儀(yi) 器搭載等領域應用
產(chan) 品特點：
Ο 台板采用蜂窩芯夾板結構，具有重量輕、高剛度、高阻尼等優(you) 點，上麵板為(wei) 1cr17優(you) 質高導磁不鏽鋼，經精密研磨處理，表麵平麵度高。回旋打磨工藝清除毛邊，達到無反射、亞(ya) 光效果，麵板具有M6螺孔，易於(yu) 固定光學元件。
Ο高分子複合橡膠墊提供對高頻振動的隔振能力。
Ο隔振支撐為(wei) 優(you) 質鋼管焊接而成，整體(ti) 堅固可靠，可選用安裝標準移動腳輪，方便在工作場所內(nei) 移動。
Ο獨特的水平調節機構，可以實現輕鬆水平調節的目的，穩定性能高。
技術參數：
Ο平麵度：< 0.05mm/m2
Ο表麵粗糙度：< 0.8μm
Ο固有頻率；x方向：3.5Hz～6Hz y方向：3.5Hz～6Hz
Ο振幅：< 5μm
Ο荷載能力： 台麵布M6螺孔陣距25mm×25mm
產(chan) 品型號
| 平台型號 | 規格（mm） | 支撐數量 | 麵板厚度（mm） | 台麵厚度（mm） |
| PST-JM-06-06 | 600×600×800 | 4 | 6mm | 50mm |
| PST-JM-075-075 | 750×750×800 | 4 | 6mm | 50mm |
| PST-JM-09-06 | 900×600×800 | 4 | 6mm | 100mm |
| PST-JM-10-08 | 1000×800×800 | 4 | 6mm | 100mm |
| PST-JM-12-08 | 1200×800×800 | 4 | 6mm | 100mm |
| PST-JM-12-09 | 1200×900×800 | 4 | 6mm | 100mm |
| PST-JM-15-09 | 1500×900×800 | 4 | 6mm | 100mm |
| PST-JM-15-10 | 1500×1000×800 | 4 | 6mm | 200mm |
| PST-JM-16-10 | 1600×1000×800 | 4 | 6mm | 200mm |
| PST-JM-15-12 | 1500×1200×800 | 4 | 6mm | 200mm |
| PST-JM-18-10 | 1800×1000×800 | 4 | 6mm | 200mm |
| PST-JM-18-12 | 1800×1200×800 | 4 | 6mm | 200mm |
| PST-JM-20-10 | 2000×1000×800 | 4 | 6mm | 200mm |
| PST-JM-20-12 | 2000×1200×800 | 4 | 6mm | 200mm |
| PST-JM-24-12 | 2400×1200×800 | 4 | 6mm | 200mm |
| PST-JM-24-15 | 2400×1500×800 | 4 | 6mm | 200mm |
| PST-JM-30-10 | 3000×1000×800 | 6 | 6mm | 300mm |
| PST-JM-30-12 | 3000×1200×800 | 6 | 6mm | 300mm |
| PST-JM-30-15 | 3000×1500×800 | 6 | 6mm | 300mm |
| PST-JM-35-12 | 3500×1200×800 | 6 | 6mm | 300mm |
| PST-JM-35-15 | 3500×1500×800 | 6 | 6mm | 300mm |
| PST-JM-40-15 | 4000×1500×800 | 6 | 6mm | 300mm |
| PST-JM-45-15 | 4500×1500×800 | 6 | 6mm | 300mm |
| PST-JM-50-15 | 5000×1500×800 | 10 | 6mm | 300mm |
| PST-JM-60-15 | 6000×1500×800 | 12 | 8mm | 300mm |
